玩转CODESYS 入门篇(四)-- CODESYS目录结构(转贴)

[复制链接]
  • TA的每日心情
    奋斗
    2017-12-16 07:07
  • 签到天数: 30 天

    [LV.5]常住居民I

    发表于 2017-5-23 22:06:37 | 显示全部楼层 |阅读模式
    CODESYS目录结构打开CODESYS安装目录
    CODESYS的安装目录为 X:\Program Files\3S CODESYS (X为盘符)。
    CODESYS文件夹
    下面是CODESYS文件夹的结构,我们需要关心的是其中的几个。
    Common文件夹 中存放的是CODESYS常规的文件,其中包括CODESYS.exe。当用户误删了桌面上的CODESYS快捷方式时,可以在该文件夹中找到该程序源文件。

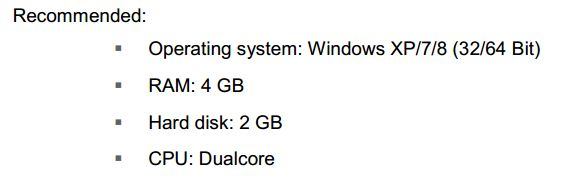

    Documentation文件夹中存放的是英文版和德语版的安装与入门指南。其中安装指导并没有讲太多,只是介绍了安装CODESYS软件的电脑配置,如下:
    入门内容包括建立一个标准工程并进行运行和调试,我会在后面的文章中进行介绍。
    Online Help文件夹中存放了各国语言的帮助文档,格式为chm,软件中按下F1键调用的在线帮助就是这些文件。英文版的帮助文档更新比较及时,中文版帮助文档还停留在2013年末,翻译质量也有待提高。
    Projects文件夹存放的是CODESYS软件提供的例程,按照类别来分,包括运动控制、可视化和一个通用的冰箱例程,需要注意的是带有可视化的例程可能需要将CODESYS软件语言设置为英语,否则会报很多错。
    Templates文件夹存放的是工程的模板,新建工程和库时,就是通过这些模板建立的。
    CODESYS OPC Server 3 文件夹
    CODESYS提供OPC服务器的功能,程序中的变量可以关联到OPC服务器中,通过OPC客户端可以访问OPC服务器中的变量,如果用户是使用其他的方式开发HMI的,或是需要远程访问PLC中的变量,OPC功能是非常有用的。
    GatewayPLC 文件夹
    CODESYS提供了Gateway,任务栏右侧的两个图标一个是Gateway,一个是软PLC。这两个托盘有时会消失,解决的办法是打开任务管理器,在进程选项卡中,将红框中的进程关闭,然后双击该目录下的CODESYSControlSysTray.exe 和 GatewaySysTray.exe 重新启动服务。
    Packages 文件夹
    该文件夹中存放的是CODESYS的package,CODESYS是可以通过安装package扩展功能,相关的包可以在商店中下载,例如在树莓派或BBB开发板上运行CODESYS的包等等。
